De trekkracht van een staalkabel is een cruciale eigenschap die bepaald wordt door diverse factoren, waaronder de diameter, de constructie en het gebruikte materiaal. Het correct selecteren van een staalkabel voor toepassingen zoals tuidraden vereist inzicht in deze factoren en de bijbehorende specificaties.
Factoren die de Trekkracht van Staalkabels Beïnvloeden
De sterkte van een staalkabel wordt niet door één, maar door een combinatie van eigenschappen bepaald:
Diameter
De dikte van de kabel is de meest bepalende factor voor de trekkracht. Bij een gelijke constructie neemt de trekkracht kwadratisch toe met de diameter. Dit betekent dat een verdubbeling van de diameter resulteert in ongeveer vier keer zoveel trekkracht.
Constructie

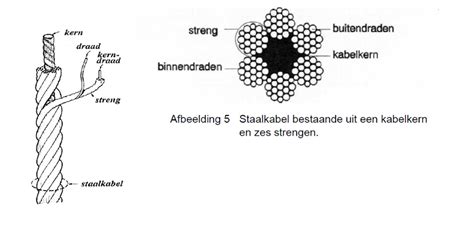

De opbouw van de staalkabel, oftewel de manier waarop de draden en strengen zijn gevlochten, heeft een grote invloed op zowel de sterkte als de flexibiliteit. Er zijn diverse constructies, waaronder:
- 7x7 staalkabel: Bestaat uit zeven strengen met elk zeven draden. Dit type is relatief stug en goed bestand tegen buigen en wrikken.
- 7x19 staalkabel: Bij deze kabel bestaan de zeven strengen uit negentien draden. Dit zorgt voor extra flexibiliteit, wat deze kabel geschikt maakt voor toepassingen waarbij de kabel over katrollen, schijven of andere bewegende delen loopt.
- Andere constructies, zoals 6x19 en 6x37, bieden variaties in flexibiliteit en sterkte door het aantal strengen en draden per streng.
Materiaal
Het materiaal waaruit de staalkabel is vervaardigd, is essentieel voor de duurzaamheid en bestendigheid tegen omgevingsinvloeden. Roestvast staal A4 (AISI 316) wordt veelvuldig gebruikt vanwege de uitstekende corrosiebestendigheid, waardoor het geschikt is voor buitengebruik, zelfs in vochtige of zoute omgevingen.
Vulgraad
De vulgraad van een staalkabel verwijst naar het percentage metaal in de dwarsdoorsnede van de kabel. Een hogere vulgraad resulteert direct in een hogere treksterkte bij een gelijke diameter.
Coating
Een coating, zoals PVC, kan de staalkabel beschermen tegen omgevingsinvloeden, maar draagt niet bij aan de trekkracht van de kabel zelf.
Specificaties en Belastingen van Staalkabels
Voor een nauwkeurig beeld van de trekkracht van verschillende staalkabeldiameters is het belangrijk om de minimale breuksterkte (MBL) te kennen. Deze waarde, bepaald door laboratoriumtests waarbij de kabel progressief wordt belast tot het breekpunt, wordt uitgedrukt in kilogram (kg) of kilonewton (kN).
Voor praktische toepassingen wordt echter gerekend met de veilige werkbelasting (SWL - Safe Working Load). Deze is doorgaans een fractie van de minimale breuksterkte, waarbij een veiligheidsfactor wordt gehanteerd. Voor algemene toepassingen is een veiligheidsfactor van 5:1 gebruikelijk, wat betekent dat de veilige werkbelasting ongeveer 20% van de minimale breuksterkte bedraagt.
Bij gebruik in kritieke toepassingen, zoals het heffen van lasten of beveiliging van personen, kunnen strengere veiligheidsfactoren vereist zijn, vaak 10:1 of hoger.
Correcte montage en bevestiging zijn cruciaal; verkeerde montage kan de effectieve sterkte van een staalkabel met 40% of meer verminderen.
Voorbeelden van Staalkabel Sterktes
Hieronder een overzicht van de minimale breuksterkte (MBL) voor staalkabels van RVS A4 (AISI 316) in 7x19 constructie, met indicaties voor de veilige werkbelasting (SWL) bij een veiligheidsfactor van 5:1:
| Diameter | Constructie | Materiaal | Minimale Breuksterkte (MBL) | Veilige Werkbelasting (SWL, 5:1) |
|---|---|---|---|---|
| 3 mm | 7x19 | RVS A4 | ca. 480 kg (5,07 KN) | ca. 96 kg |
| 4 mm | 7x7 of 7x19 | Verzinkt staal | 940 kg | 188 kg |
| 5 mm | 7x19 | RVS A4 | ca. 1.330 kg | ca. 266 kg |
| 8 mm | Onbekend | Onbekend | 4.600 kg | 920 kg |
| 10 mm | 7x19 | RVS A4 | ca. 5.310 kg | ca. 1.062 kg |
| 12 mm | 7x19 | RVS A4 | ca. 7.650 kg | ca. 1.530 kg |
Let op: De effectieve trekkracht van een kabel kan afhangen van de bevestigingsmethode. Voor een 3mm RVS staalkabel met 7x7 vlechting is de theoretische treksterkte (MBL) 5,07 KN (517 kg), met een werklast (SWL) van 0,84 KN (85,6 kg) bij een gebruiksfactor van 6.
Toepassingen en Vergelijking met Kettingen
Staalkabels zijn vaak de beste keuze voor toepassingen waar maximale sterkte bij minimale diameter vereist is, of waar flexibiliteit belangrijk is. Ze zijn flexibeler dan kettingen en kunnen gemakkelijker rond katrollen worden geleid.
Bij het vergelijken van staalkabels met kettingen, moet niet alleen naar de nominale sterkte worden gekeken, maar ook naar andere factoren:
- Schokbestendigheid: Kettingen kunnen plotselinge schokbelastingen beter opvangen.
- Corrosiebestendigheid: Bij gelijke materiaalsoort hebben kettingen door hun grotere oppervlak vaak een betere corrosiebestendigheid.
- Slijtage: Staalkabels zijn gevoeliger voor slijtage, vooral bij toepassingen waar de kabel over een rand of door een katrol loopt.
De staalkabels in het assortiment van bijvoorbeeld Wildkamp zijn gemaakt van roestvast staal (RVS-A4), wat ze uitstekend geschikt maakt voor buitengebruik en langdurig gebruik zonder roestvorming.
Selectiegids voor Staalkabels
Bij het kiezen van de juiste staalkabel is het belangrijk om de volgende punten in overweging te nemen:
- Type constructie: Kies voor een stuggere kabel zoals 7x7 voor vaste toepassingen, en een flexibelere kabel zoals 7x19 voor bewegende constructies of wanneer de kabel over katrollen loopt.
- Diameter: Gebruik als afscheiding (bijvoorbeeld balustrades of hekwerk) is een diameter tussen de 3 en 5 mm meestal voldoende. Voor intensievere toepassingen zoals hijsen, of daar waar de kabel door katrollen gaat, is een dikkere kabel van 6 mm of meer aan te raden.
- Materiaal: Kies voor RVS-A4 voor optimale corrosiebestendigheid, vooral bij buitengebruik.
- Veiligheidsfactor: Pas de juiste veiligheidsfactor toe op basis van de toepassing (minimaal 5:1 voor algemeen gebruik, hoger voor kritieke situaties).
Staalkabel op spoelen gedraaid
Bedrijven zoals De staalkabelstunter.com zijn gespecialiseerd in staalkabels en bieden een breed assortiment voor diverse toepassingen, van ambachten tot scheepsbouw. Voor grootverbruikers zijn er ook megarollen staaldraad beschikbaar.
