Het aanleggen van elektriciteit in de tuin, zoals het plaatsen van buitenverlichting of een extra stopcontact onder een overkapping, vereist zorgvuldigheid en de juiste materialen. Voordat u begint met enige werkzaamheden, is het essentieel om de stroom in de meterkast uit te schakelen om veilig te kunnen werken.
Voorbereiding en Basismaterialen
Voor het aanleggen van elektriciteit buitenshuis zijn diverse materialen nodig, afhankelijk van de specifieke toepassing. Enkele essentiële onderdelen zijn:
- Buitenverlichting
- XMVK-buitenkabel en XMVK-as grondkabel
- Stopcontacten en schakelaars (minimaal IP44 gekeurd voor buitengebruik)
- Lasdozen (ook waterdichte varianten voor ondergrondse toepassingen)
- Gietmof (voor ondergrondse lasdozen)
- Grijze slagvaste elektrabuis
- Zadels voor bevestiging van de elektrabuis
- Kabelklemmen
- Lasklemmen
- Gereedschap zoals een mes, kabelmes, striptang, schroevendraaier, boormachine en een spannings tester.
Stappenplan: Tuinverlichting en Stopcontacten Aansluiten

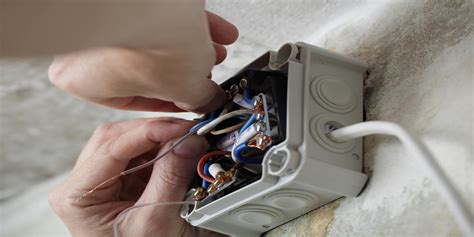

Stap 1: Plaatsing van de Lasdoos
Begin met het markeren van de locatie voor de centrale lasdoos op de buitenmuur. Draai een van de meegeleverde wartels in de opening van de doos. Verwijder vervolgens een stuk van de buitenmantel van de kabel die binnen de lasdoos komt met een kabelmes. Ontbloot de geleiders met een striptang en steek deze door de wartel die u aan de lasdoos vastdraait.
Stap 2: Kabel naar de Schakelaar/Stopcontact Leggen
Leg de XMVK-buitenkabel vanuit de lasdoos naar de gewenste locatie van de schakelaar en eventueel het stopcontact. In de tuin dienen stopcontacten en schakelaars minimaal te voldoen aan de IP44-norm om bescherming te bieden tegen stof en waterstralen.
Stap 3: Aansluiten van het Stopcontact
Strip de uiteinden van de gekleurde draden en sluit deze aan op de juiste contactpunten van het stopcontact. Het bruine draad (fasedraad) wordt meestal aan de rechterzijde aangesloten, het blauwe draad (nuldraad) aan de linkerzijde, en de geel-groene draad (aardedraad) in het midden.
Stap 4: Aansluiten van de Schakelaar
Bevestig de schakelaar op de gewenste plek. Ontbloot de gekleurde geleiders van de kabel. Sluit het bruine draad aan op het 'L'-punt (Line) van de schakelaar. De schakeldraad (vaak zwart) sluit u aan op een van de andere punten. Indien er een dubbele schakelaar wordt gebruikt, kan ook het grijze draad aangesloten worden.
Stap 5: Aanleggen van de Grondkabel

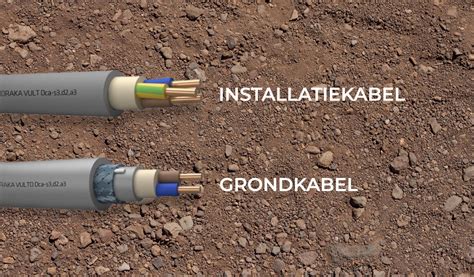

De grondkabel legt u vanuit de lasdoos naar buiten. Indien u door een muur moet, boort u een gat. Voor ondergrondse plaatsing is een speciale XMVK-as grondkabel aan te raden vanwege de extra bescherming door de gevlochten buitenmantel en aardlitze.
Bovengrondse Kabelaanleg
Wanneer de kabel bovengronds wordt gelegd, gebruikt u een grijze slagvaste elektrabuis die u met zadels stevig op de muur vastzet. Leid de kabel strak en recht, waarbij u bij bochten een klein stukje openlaat.
Ondergrondse Kabelaanleg
Graaf een geul van minimaal 50 cm diep om de grondkabel in te leggen. Dit zorgt voor voldoende bescherming tegen beschadiging. U kunt de grondkabel ook direct onder bestrating wegwerken, wat in een bestaande tuin echter een aanzienlijke klus kan zijn.
Stap 6: Aansluiten in de Lasdoos Buiten
Het is verstandig om de grondkabel buiten op een nieuwe lasdoos aan te sluiten. Strip 10 cm van de grijze buitenkant van de draad. Sluit de XMVK-as grondkabel aan in de lasdoos. De geel-groene draad van de lasdoos sluit u aan op de aardlitze van de grondkabel. De blauwe buitendraad wordt verbonden met de blauwe gronddraad; indien deze ontbreekt, mag de grijze draad gebruikt worden.
Stap 7: Verbindingen Maken
Voor het splitsen of verlengen van een bestaande grondkabel, bijvoorbeeld bij het aansluiten van meerdere lampen, gebruikt u een waterdichte grondkabeldoos. Bevestig hierin de installatiedraden en aardedraad aan elkaar. Vul de kabeldoos vervolgens met vloeibare kunsthars. Zodra de kunsthars is uitgehard, is er een waterdichte las gemaakt.
Indien u de lasdoos onder de grond wilt plaatsen, kunt u hiervoor een gietmof gebruiken.
Stap 8: Aansluiten van Tuinverlichting
Leg vanaf de buitenste lasdoos een nieuwe XMVK-as grondkabel naar de plek waar de buitenverlichting geplaatst moet worden. Wanneer u buitenverlichting op de grondkabel wilt aansluiten, is het belangrijk om niet in de kabel te knippen. Leg in plaats daarvan steeds een lus op de plekken waar een tuinlamp komt. Dit zorgt voor voldoende lengte om de verlichting later aan te sluiten.

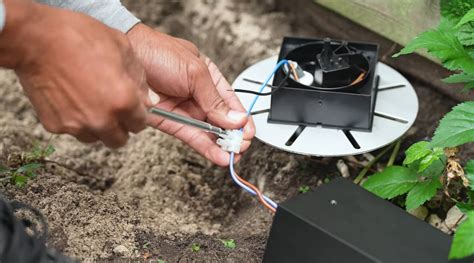

Sluit de tuinlamp aan op de sokkel. Na het correct aansluiten van alle draden en het sluiten van de lasdoos, kunt u de stroom weer inschakelen om te testen of alles naar behoren werkt. Graaf daarna de grondkabel en eventuele lasdoos weer in.
Stap 9: Aansluiten van Buitenstopcontacten
Voor het plaatsen van een buitenstopcontact legt u een nieuwe XMVK-buitenkabel vanaf de lasdoos naar de locatie van het stopcontact. Sluit de draden aan op de polen: geel-groen in het midden, bruin rechts en blauw links.
Het stopcontact kan bevestigd worden aan een geïmpregneerde balk of hardhouten vlonderplank die minimaal een meter diep in de grond steekt. Dit zorgt voor een stabiele en veilige montage.
Hoe een Niko Hydro stopcontact plaatsen?
Alternatieven voor Standaard Tuinverlichting
Naast het aanleggen van 220/230 Volt tuinverlichting, zijn er ook alternatieve opties die minder ingrijpend zijn en sneller te installeren:
Solarverlichting
Deze lampen worden overdag opgeladen door de zon en schakelen automatisch aan bij schemering. Solarverlichting is plug-and-play: plaats het in de tuin en de zon doet de rest.
12-Volt Tuinverlichting
Een 12-volt systeem is een veilig alternatief waarbij de kabels niet diep weggewerkt hoeven te worden. Dit is ideaal als u niet de hele tuin wilt omploegen. Het aanleggen is relatief eenvoudig:
- Bepaal welke delen van de tuin u wilt verlichten.
- Kies de juiste transformator en kabels op basis van de lampen, posities en wattages.
- Plaats de lampen op de gewenste plekken.
- Leg de hoofdkabel vanuit de transformator langs de lampen en sluit de waterdichte stekkers aan.
- Gebruik eventueel verlengkabels of kabelverdelers.
Voor extra gemak kunt u een timer, afstandsbediening of bewegingssensor gebruiken.
